IncGUI_BitPic - MetaTrader 5 库

IncGUI_BitPic.mqh 包含用于像素绘制的 CBitPic 图形控制类文件（图 1）。

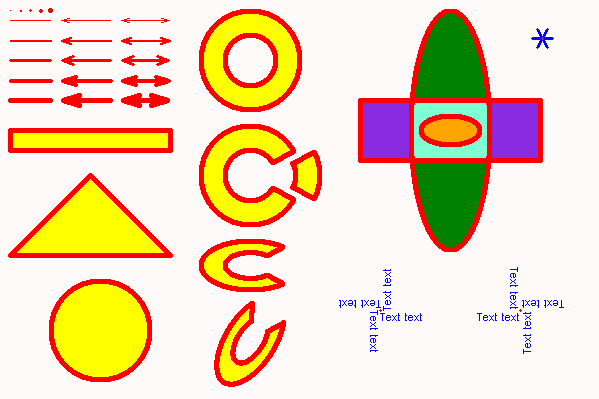

图 1. 使用 CBitPic 类的示例绘图。

可以绘制不同大小的点 - DrawDot()、坐标上的线 - DrawLine()、角度线 - DrawLineByAngle()、箭头 - DrawArrow()、各种形状：矩形 - DrawRectangle()、三角形 - DrawTriangle()、圆形、椭圆形、圆环、扇形 - DrawCircle()。椭圆可以旋转给定的角度（以及椭圆环和扇形）。形状只能被填充或勾勒出轮廓。可以输入文本 - TypeText()（多种字体和大小选项）。创建的图像可以保存到 bmp 文件 - SavePicture()，并从 bmp 文件加载 - LoadPicture()（该文件不应压缩，24 或 32 位）。

在开始使用该控件之前，请包含 IncGUI_BitPic.mqh 文件：

#include

然后声明一个类，例如'p'：

CBitPic p；

该类是使用文章中规定的原则创建的：

因此它的使用方式与上面文章中介绍的控件类似：首先调用Init()初始化方法； Show() 方法用于启用可见性； Hide() 方法用于在工作完成后隐藏和删除等。

相比之下骨形态发生蛋白类中，绘图的执行方式略有不同。在cIntBMP中，绘制颜色是在绘制形状的函数中指定的。这里的过程如下：指定背景颜色 - SetBGColor()，然后清除 - Clear()。在绘制之前，需要设置绘制的宽度 - SetDrawWidth()、绘制的颜色 - SetDrawColor() 和填充颜色 - SetFillColor()，并且需要指定形状是填充 - SetFilled() 还是仅绘制轮廓。接下来是调用绘图函数。如有必要，绘图颜色、填充颜色等当然可以更改。绘制完成后，应调用 Redraw() 方法。

下表列出了所有类方法：

eBitPicTest.mq5 文件提供了使用 CBitPic 类的示例。 Expert Advisor 在图表上绘制图像，如图 1 所示，并将其保存到 CBitPic.bmp 文件（它应该出现在 MQL5/Files 终端数据文件夹中）。如果单击图像，则图表注释中会显示该点的坐标及其颜色，并且单击的点处会出现“雪花”（如图1右上角）。

附件下载

📎 ebitpictest.mq5 (16.72 KB)

📎 incgui_bitpic.mqh (154.25 KB)
